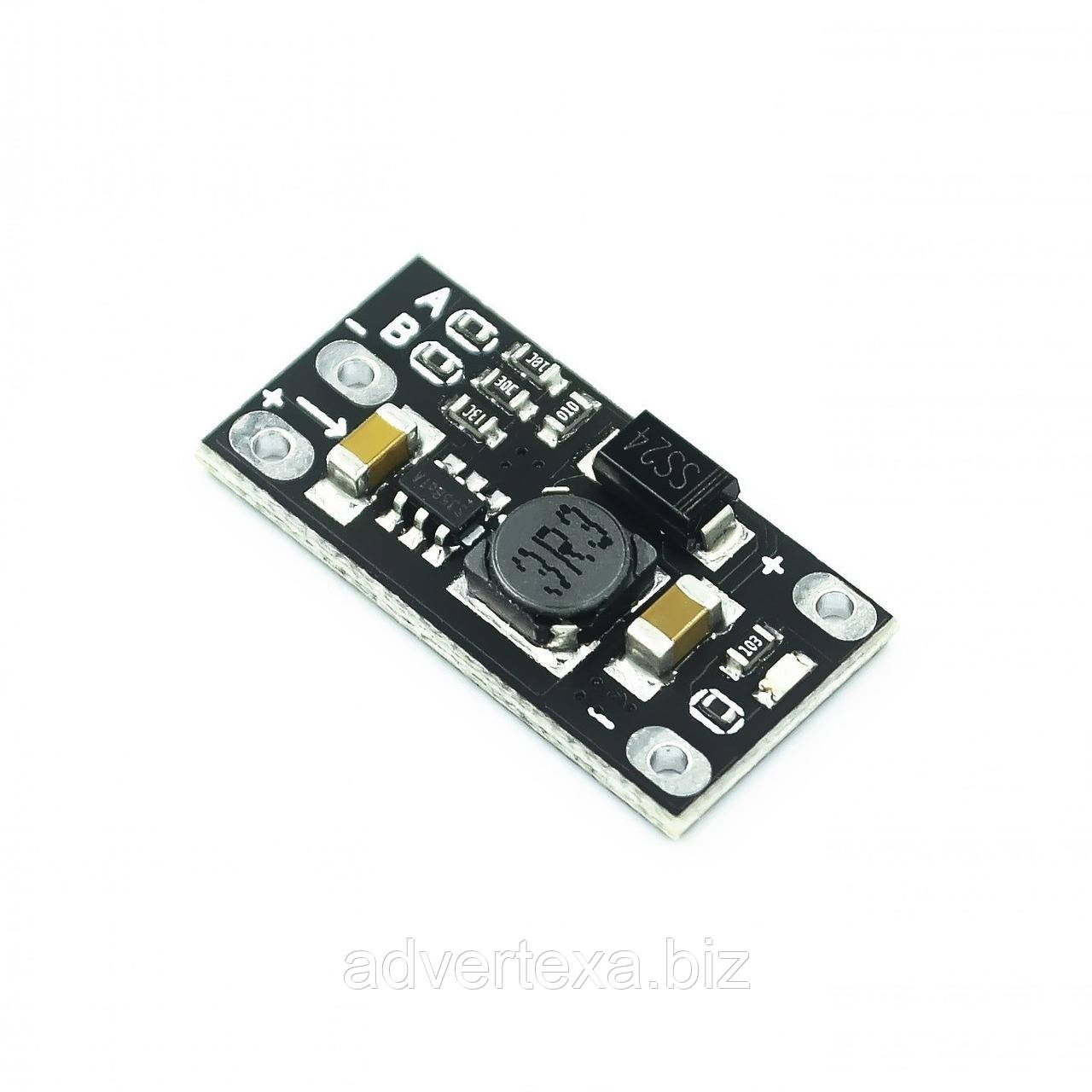

DC-DC Підвищуючий перетворювач 3V 3.2V 3.3V 3.7V 5V 9V до 12V Регулятор напруги PCB модуль плати може встановити 5V/8V/9V/12V

Мініатюрний регульований підвищуючий перетворювач з регульованою вихідною напругою до 12В і максимальним струмом до 2А. Вхідна напруга завжди має бути нижче вихідної. Модуль має фіксовані значення вихідної напруги: 5 В, 8 В, 9 В та 12 В. Перед вмиканням обов'язково необхідно виставити потрібне значення напруги. Вихідна напруга обирається закорочуванням паяльником двох пар контактних площадок.

Вибір вихідної напруги:

Площадка А    Площадка В    Значення напруги
відкрита    відкрита    5 В
відкрита    замкнута    8 В
замкнута    відкрита    9 В
замкнута    замкнута    12 В
Для включення індикаторного світлодіода необхідно закоротити краплю припою контактні доріжки біля світлодіода. Початково ці контакти не з'єднані для зменшення споживаного струму, що критично при живленні від батарей та акумуляторів.

Характеристики:

Вхідна напруга: від 2.5 В до (Vout - 0.5) В (не більше значення вихідної напруги!)
Вихідна напруга (вхід USB 5V): 8В (0.8А), 9В (0.7А),12В (0.5А)
Вихідна напруга (вхід Li-ion 3.7V): 5В (1А), 8В (0.5А), 9В (0.45А),12В (0.3А)
Максимальний вхідний чи вихідний струм: до 1.5А
Розмір: 22 x11 x 3.6 мм
